I corsi multimediali di UniTrain in elettronica di potenza utilizzano numerosi esperimenti e animazioni per spiegare la struttura e la funzionalità dei convertitori di corrente e degli inverter. I partecipanti al corso imparano a conoscere diversi semiconduttori di potenza nei loro circuiti tipici. In molti esperimenti vengono messi in funzione e misurati vari circuiti. L’attenzione si concentra sul controllo, la modulazione e la misurazione con un multimetro e un oscilloscopio.
I percorsi didattici offerti sono:
Convertitori trifase, codice CO4204-7N
I contenuti didattici di questo corso sono:
- parametri di misura dell’elettronica di potenza
- struttura e funzionalità dei semiconduttori di potenza e il loro controllo
- struttura e la funzionalità dei raddrizzatori monofase e trifase
- registrazione delle caratteristiche di funzionamento dei circuiti convertitori non controllati: M1, M2, M3, B2, B6
- registrazione delle caratteristiche di controllo e funzionamento dei circuiti convertitori di potenza semi controllati: B2HZ, B2HA, B2HK, B6HA, B6HK
- registrazione delle caratteristiche di controllo e funzionamento dei circuiti di conversione di potenza completamente controllati: M1C, M2C, M3C, B2C, B6C
- registrazione delle caratteristiche di controllo e funzionamento dei regolatori di potenza CA monofase e trifase
- misurazione e analisi delle prestazioni del circuito del convertitore di potenza
- analisi delle variabili mediante FFT
Durata del corso: circa 5 ore
Convertitori autocommutati, codice CO4204-7M
I contenuti didattici di questo corso sono:
- principio della PWM (Pulse Width Modulation – modulazione ad larghezza di impulso) per la generazione di tensione CC variabile
- comportamento del carico in operazioni a uno e quattro quadranti
- registrazione delle caratteristiche di controllo e di funzionamento per il funzionamento a uno e quattro quadranti
- principio della PWM per la generazione di tensione CA variabile
- misure di forme d’onda di convertitori AC con modulazione di ampiezza e segnale
- struttura e funzionalità degli inverter trifase
- principi della commutazione a blocchi, seno, superseno e modulazione del vettore spaziale per la generazione di tensioni CA trifase
- analisi metrologica dei vari metodi di modulazione basata su misure di curve di segnale
- determinazione del livello di modulazione per diversi metodi di modulazione
- analisi metrologica sull’influenza della frequenza di commutazione
- confronto dei diversi metodi di modulazione utilizzando l’analisi armonica (FFT)
Durata del corso: circa 5 ore

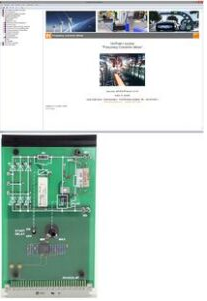

Convertitore di frequenza (inverter) – azionamento, codice CO4204-7P
I contenuti didattici di questo corso sono:
- struttura dei moderni convertitori di frequenza
- generazione della tensione del circuito intermedio
- caratteristica V/f e il boost
- rampe di velocità
- funzionamento di motori trifase su convertitori di frequenza
- struttura e funzionalità dei chopper di frenatura
- “tecnologia 87Hz”
- registrazione e analisi di correnti, tensioni e potenza
Durata del corso: circa 5 ore
Correzione del fattore di potenza PFC, codice CO4204-7Q
I contenuti didattici di questo corso sono:
- principio del rifasamento di un carico, correzione del fattore di potenza PFC
- utilizzo della correzione del fattore di potenza
- applicazione della correzione del fattore di potenza
- diversi tipi di correzione del fattore di potenza
- struttura e funzionamento di un circuito di rifasamento attivo
- confronto con circuiti raddrizzatori a ponte convenzionali
- registrazione e analisi di correnti, tensioni e potenza
- analisi delle variabili mediante FFT
Durata del corso: circa 3 ore
